3D-Druck in der Luft- und Raumfahrt
Leichtere Bauteile, komplexe Geometrien und schnellere Entwicklung: Die additive Fertigung eröffnet der Luft- und Raumfahrt neue Möglichkeiten – bei besonders hohen Anforderungen an Werkstoffe und Qualifizierung.In der Luft- und Raumfahrt wird 3D-Druck vor allem dort eingesetzt, wo Gewicht, Komplexität und kurze Entwicklungszeiten zählen: für Leichtbaustrukturen, Bauteile mit integrierten Kühlkanälen, Kabinenteile, Halterungen sowie Prototypen und Kleinserien. Gleichzeitig gelten in dieser Branche besonders strenge Anforderungen an Werkstoffe, Prozesse, Prüfungen und Qualifizierung.
Diese Seite gibt einen Überblick über Einsatzbereiche, Vorteile, Herausforderungen und interessante Werkstoffe – und zeigt, wo Sie auf protiq.com weiterführende Informationen zu Verfahren und Materialien finden.
Einsatzbereiche
Wo wird 3D-Druck in der Luft- und Raumfahrt eingesetzt?
Typische Einsatzbereiche sind Leichtbaustrukturen in der Raumfahrt, Kabinen- und Cockpitteile, Triebwerkskomponenten, Bauteile für Helikopter und Drohnen sowie Wärmetauscher. Hinzu kommen Prototypen, Vorrichtungen und Ersatzteile, die in kleinen Stückzahlen benötigt werden.
Raumfahrt
In der Raumfahrt zählt jedes Kilogramm. Bauteile mit inneren Gitterstrukturen kombinieren geringen Materialeinsatz mit hoher Festigkeit und sparen so Masse ein.
Kabine und Cockpit
Gehäuse, Blenden, Lüftungsgitter und Halterungen lassen sich passgenau an vorhandene Strukturen anpassen. Prototypen ermöglichen schnelle Tests und kurze Entwicklungszyklen.

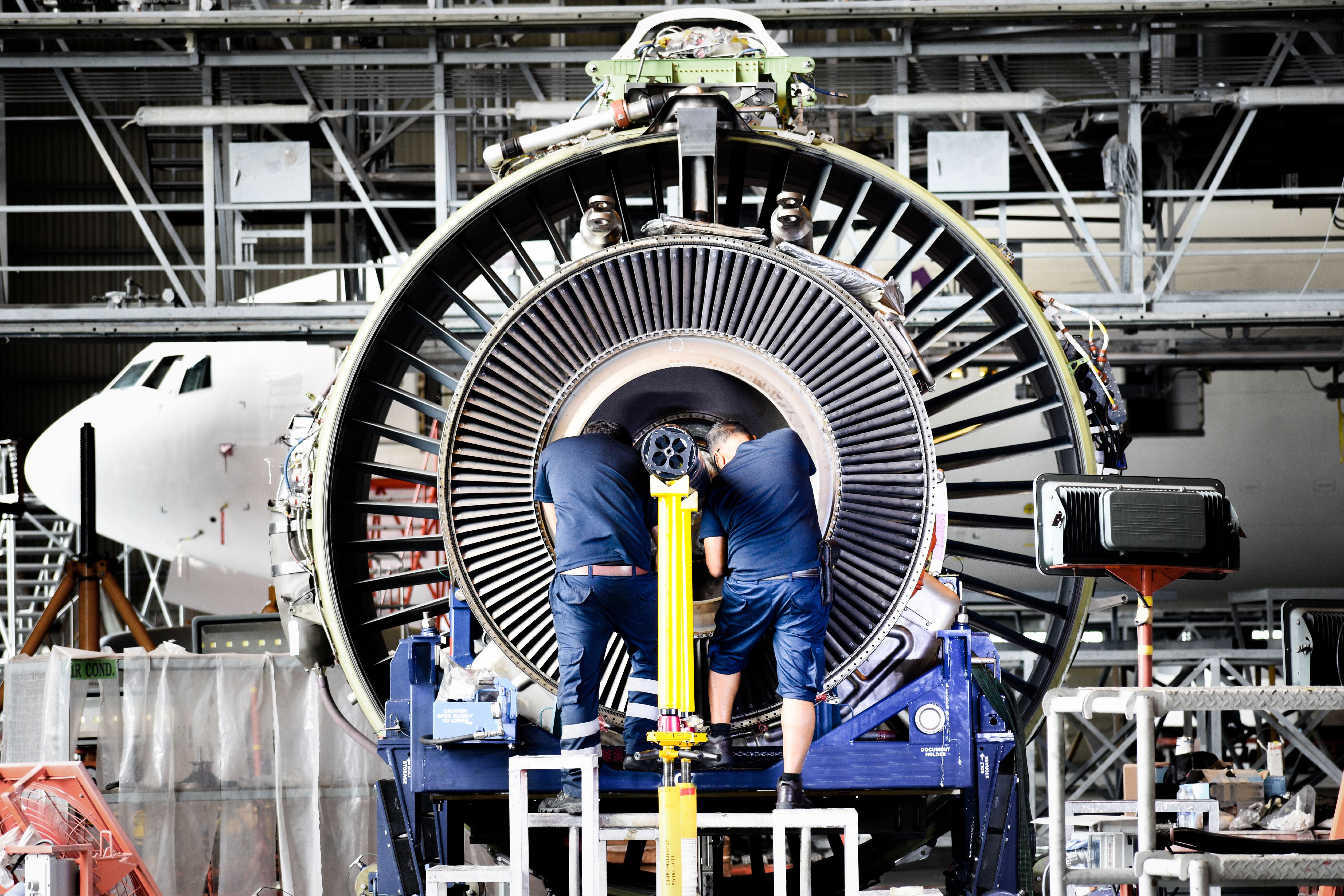

Triebwerke
Triebwerkskomponenten profitieren von komplexen Geometrien und integrierten Kühlkanälen, die konventionell kaum herstellbar sind – etwa aus hochtemperaturbeständigen Nickelbasislegierungen.
Helikopter
Leichte Strukturkomponenten und individuell angepasste Bauteile wie Gehäuse lassen sich schnell konstruktiv ändern und in kleinen Stückzahlen fertigen.
Drohnen
Gehäuse für Elektronik, Kamerahalterungen und Strukturteile im Leichtbau – mit modularen, austauschbaren Komponenten etwa für Inspektion, Logistik oder Luftbildfotografie.

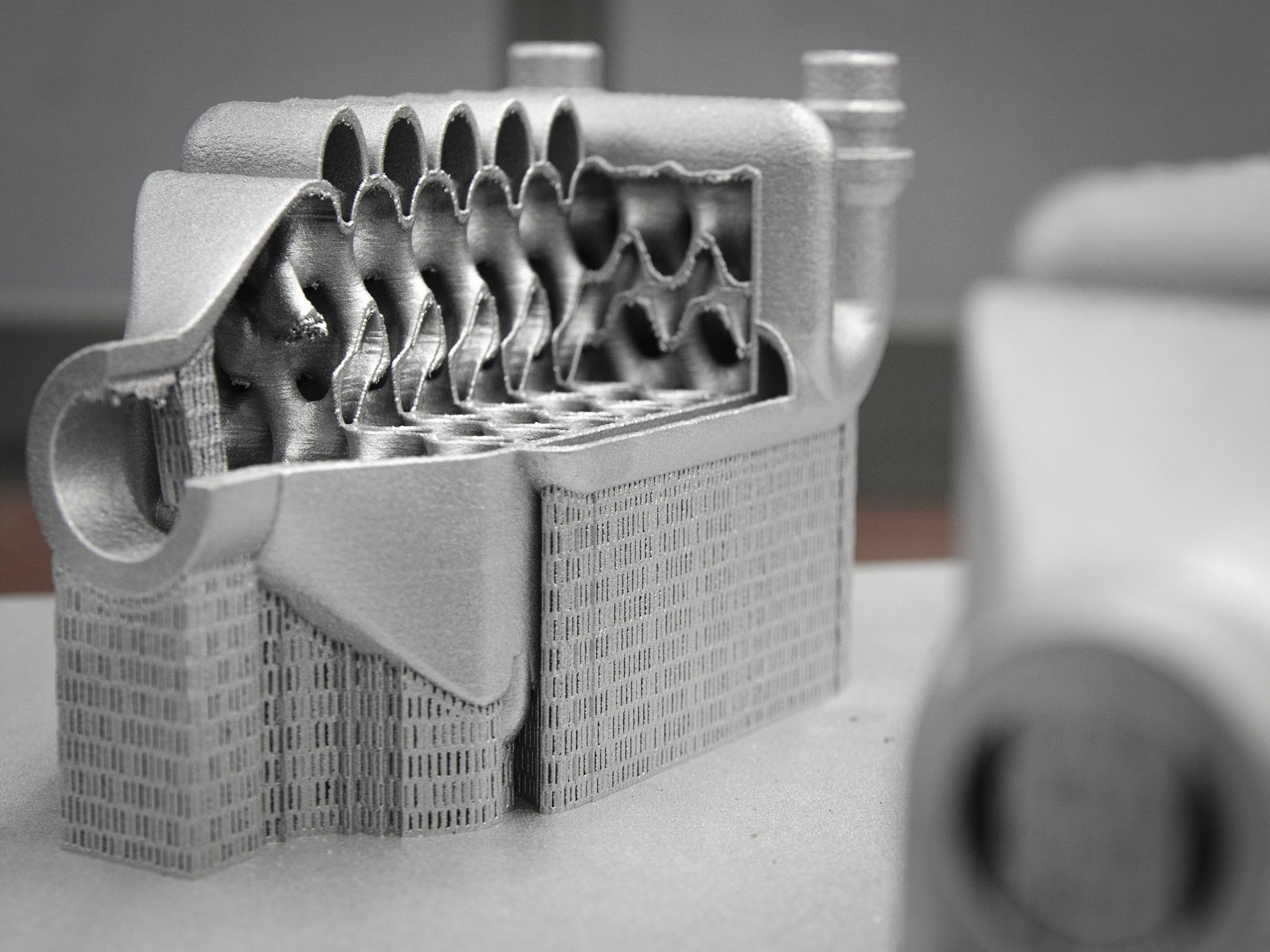

Wärmemanagement
Wärmetauscher mit komplexen internen Strukturen kühlen sensible Systeme unter hohen thermischen Belastungen. Mehr über 3D-gedruckte Wärmetauscher
Vorteile
Welche Vorteile bietet 3D-Druck in der Luft- und Raumfahrt?
Der wichtigste Vorteil ist die Gewichtsreduktion: Weniger Masse bedeutet in der Luft- und Raumfahrt geringeren Treibstoffverbrauch und mehr Reichweite oder Nutzlast. Dazu kommen Konstruktionsfreiheit, ein effizienter Materialeinsatz und kürzere Entwicklungszeiten.
Gewichtsreduktion
Topologieoptimierte Bauteile und innere Gitterstrukturen sparen Material und Gewicht bei gleicher Funktion.
Komplexe Geometrien
Hinterschneidungen, Hohlräume und integrierte Kühlkanäle lassen sich in einem Bauteil umsetzen – mehrere Teile können zu einem zusammengefasst werden.
Schnellere Entwicklung
Prototypen entstehen direkt aus 3D-Daten, ohne Werkzeug. Änderungen am Entwurf werden im 3D-Modell umgesetzt – das verkürzt Entwicklungs- und Testzyklen.
Effizient in kleinen Stückzahlen
Einzelteile, Kleinserien und Ersatzteile lassen sich ohne Werkzeugkosten fertigen – passend zu den oft geringen Stückzahlen der Branche.
Herausforderungen
Welche Herausforderungen gibt es beim 3D-Druck für die Luft- und Raumfahrt?
Die größten Herausforderungen sind die Qualifizierung von Werkstoffen und Prozessen, der Nachweis der Zuverlässigkeit sowie die begrenzte Bauteilgröße. Bauteile müssen strenge Sicherheits- und Leistungsstandards erfüllen – das erfordert umfangreiche Prüfungen und spezialisiertes Fachwissen.
- Qualifizierung und Zuverlässigkeit: Komponenten sind oft extremen Bedingungen ausgesetzt. Werkstoffe, Prozesse und Bauteile müssen deshalb umfassend getestet und validiert werden, um Materialfehler oder strukturelle Schwächen auszuschließen.
- Fachwissen: Konstruktion und Fertigung erfordern fundierte Kenntnisse über Verfahren und Materialeigenschaften wie Festigkeit, Temperaturbeständigkeit und Korrosionsverhalten – ebenso wie über Qualitätsprüfungen, etwa mit Computertomographie.
- Bauteilgröße: Große Strukturkomponenten passen oft nicht in den Bauraum industrieller 3D-Drucker. Werden sie aus mehreren Teilen zusammengesetzt, sind zusätzliche Nachbearbeitung und Montage nötig, und die Verbindungsstellen müssen bei der Auslegung berücksichtigt werden.
Werkstoffe
Welche Werkstoffe sind für die Luft- und Raumfahrt interessant?
Gefragt sind Werkstoffe mit einem guten Verhältnis von Festigkeit zu Gewicht oder mit besonderer Temperatur- und Brandbeständigkeit: Aluminium- und Titanlegierungen, Nickelbasislegierungen wie Inconel, Hochleistungskunststoffe wie PEEK sowie flammgeschützte Kunststoffe.
| Werkstoffgruppe | Eigenschaften | Typischer Einsatz |
|---|---|---|
| Aluminiumlegierungen | Geringes Gewicht bei hoher Festigkeit, gute Wärmeleitfähigkeit, gute Korrosionsbeständigkeit | Leichte Struktur- und Gehäusebauteile, Wärmetauscher und Kühlkörper |
| Titanlegierungen | Sehr hohe Festigkeit bei geringer Dichte, gute Korrosionsbeständigkeit | Hochbelastete Leichtbaukomponenten |
| Nickelbasislegierungen wie Inconel | Hohe Festigkeit und Oxidationsbeständigkeit auch bei sehr hohen Temperaturen | Bauteile mit hoher thermischer Belastung, etwa im Triebwerksbereich |
| Hochleistungskunststoffe wie PEEK | Hohe Festigkeit und Steifigkeit auch bei erhöhten Temperaturen, sehr gute Chemikalienbeständigkeit, deutlich leichter als Metalle | Metallersatz bei Halterungen, Gehäusen und Kabinenteilen |
| Flammgeschützte Kunststoffe wie PA12 FR | Flammhemmend, gute Bruchfestigkeit, beständig gegen viele Chemikalien | Bauteile, für die Brandschutzanforderungen gelten, etwa in der Kabine |
Welche Werkstoffe für eine konkrete Anwendung geeignet und zugelassen sind, hängt von den jeweiligen Anforderungen ab. Einen Überblick über die Werkstoffe im 3D-Druck finden Sie hier:
↑ Zur ÜbersichtAusblick
Welche Rolle spielt 3D-Druck für die Raumfahrt der Zukunft?
Ein großes Zukunftsthema ist die In-situ-Fertigung: Raumfahrzeuge oder Stationen könnten Ersatzteile künftig direkt im Orbit oder auf anderen Himmelskörpern drucken – unabhängig von Lieferungen von der Erde.
Das würde die Autonomie von Langzeitmissionen erhöhen. Die Europäische Weltraumorganisation ESA hat bereits untersucht, wie sich Strukturen für eine Mondbasis aus Mondstaub (Regolith) drucken lassen. Noch handelt es sich dabei um Forschung – sie zeigt aber, wie grundlegend additive Verfahren die Raumfahrt verändern könnten.
↑ Zur Übersicht
Weiterführende Informationen
Mehr zu Verfahren, Materialien und verwandten Anwendungen finden Sie auf diesen Seiten:
Häufig gestellte Fragen zum 3D-Druck in der Luft- und Raumfahrt
Welche Rolle spielt der 3D-Druck in der Luft- und Raumfahrt?
3D-Druck ermöglicht leichte, komplexe und leistungsfähige Bauteile, die konventionell nur schwer herstellbar sind. Eingesetzt wird er vor allem für Leichtbaustrukturen, Bauteile mit integrierten Kühlkanälen, Kabinenteile, Halterungen sowie für Prototypen und Kleinserien.
Welche Vorteile bietet der 3D-Druck für Luft- und Raumfahrtanwendungen?
Zu den wichtigsten Vorteilen zählen Gewichtsreduktion durch Leichtbau, die Integration komplexer Geometrien und Funktionen in ein Bauteil, ein effizienter Materialeinsatz sowie kürzere Entwicklungszeiten durch werkzeuglose Fertigung.
Welche Werkstoffe werden in der Luft- und Raumfahrt additiv verarbeitet?
Häufig genannt werden Aluminium- und Titanlegierungen, Nickelbasislegierungen wie Inconel, Hochleistungskunststoffe wie PEEK und flammgeschützte Kunststoffe. Welcher Werkstoff geeignet und zugelassen ist, hängt von der jeweiligen Anwendung ab.
Warum sind Qualifizierung und Prüfung so wichtig?
Bauteile in der Luft- und Raumfahrt sind oft extremen Bedingungen ausgesetzt und müssen strenge Sicherheits- und Leistungsstandards erfüllen. Werkstoffe, Prozesse und Bauteile werden deshalb umfassend getestet und validiert, um Materialfehler oder strukturelle Schwächen auszuschließen.
Warum eignet sich additive Fertigung für Drohnen?
Drohnen profitieren von leichten und stabilen Bauteilen, die lange Flugzeiten ermöglichen. Mit 3D-Druck lassen sich Gehäuse, Halterungen und Strukturteile schnell anpassen und modular aufbauen – etwa für Inspektion, Logistik oder Luftbildfotografie.
Welche Bedeutung hat der 3D-Druck für zukünftige Raumfahrtmissionen?
Ein wesentliches Zukunftspotenzial liegt in der In-situ-Fertigung, bei der Ersatzteile direkt im All oder auf anderen Himmelskörpern hergestellt werden könnten. Das würde die Unabhängigkeit von Lieferungen erhöhen und Langzeitmissionen erleichtern.
