Prototypenbau mit 3D-Druck: vom ersten Modell zum seriennahen Prototyp

Beim Prototypenbau mit 3D-Druck entstehen Prototypen direkt aus den 3D-Daten – ohne Werkzeug und meist innerhalb weniger Tage. So testen Sie Form, Passung und Funktion früh, setzen Änderungen schnell um und gehen mit einem abgesicherten Design in die Serie.

Auf dem PROTIQ Marketplace finden Sie für jede Phase das passende Verfahren: über 160 Materialien und über 12 Verfahren von über 40 Anbietern – vom Anschauungsmodell bis zum Prototyp aus dem Serienwerkstoff. Sie laden Ihre Datei hoch, vergleichen die Angebote und entscheiden selbst. PROTIQ ist selbst einer der Anbieter.

• Prototypenarten
• Vorteile
• Iteration
• Bestellen
• Vom Prototyp zur Serie
• Beispiele
• FAQ

• über 40 Anbieterauf dem PROTIQ Marketplace
• über 160 MaterialienKunststoffe und Metalle
• über 12 Verfahren3D-Druck und weitere Fertigungsverfahren
• ohne Werkzeugwirtschaftlich ab Stückzahl 1

Prototypenarten

Welche Prototypen gibt es – und welches Verfahren passt?

Je nach Entwicklungsphase braucht ein Prototyp andere Eigenschaften: Ein Designmodell soll aussehen wie das spätere Produkt, ein Funktionsprototyp muss Belastungen standhalten, ein seriennaher Prototyp soll sich verhalten wie das Serienteil. Entsprechend unterscheidet sich das passende Verfahren.

Nicht jedes Verfahren ist direkt im Konfigurator auswählbar. Wählen Sie es im Konfigurator oder fragen Sie es bei uns an.

Sie sind unsicher? Die Verfahrensauswahl und der Material Finder helfen bei der Entscheidung.

Vorteile

Warum Prototypen mit 3D-Druck fertigen?

Klassisch gefertigte Prototypen erfordern viel Planung, oft Werkzeuge und nachträgliche Anpassungen. Der 3D-Druck fertigt direkt aus den 3D-Daten. Das verkürzt die Planungs- und Fertigungsphase und macht jede Designänderung schnell umsetzbar.

Funktionsprototypen aus Kunststoff

Im selektiven Lasersintern (SLS) entstehen mechanisch belastbare Bauteile aus technischen Kunststoffen. Typisch sind Gehäuseteile und Vorrichtungen, die sogar Funktionselemente wie Filmscharniere und Rasthaken aufweisen können. Für Elektronikanwendungen gibt es zum Beispiel elektrisch ableitfähiges PA11 ESD.

Zu filigran für den Druck? Bei PROTIQ als Anbieter werden zu filigrane Stellen in 3D-Modellen aufgedickt und so für das SLS druckbar gemacht.

Funktionsprototypen aus Metall

Bauteile für die Industrie sollen immer mehr Funktionen erfüllen und dabei kleiner und leichter werden. Das führt zu komplexen Strukturen mit Waben und Streben, konturnahen Kühlkanälen oder einem spannungsoptimierten, organischen Design. Das selektive Laserschmelzen (SLM) fertigt solche Bauteile aus Metall – mit sehr guten mechanischen Eigenschaften.

Iteration

Wie läuft der Prototypenbau ab?

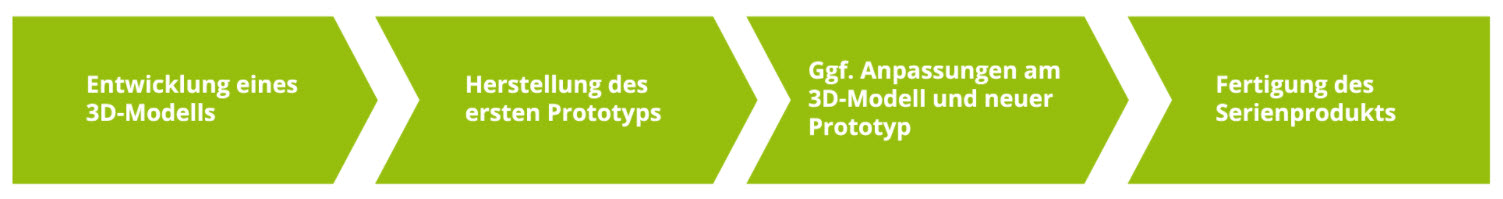

Prototypenbau ist ein iterativer Prozess: Prototyp fertigen, testen, Feedback auswerten, 3D-Modell anpassen – so lange, bis das Design die Anforderungen erfüllt. Je kürzer jeder Durchlauf, desto schneller ist das Produkt marktreif.

1. 3D-Modell entwickelnIm CAD entsteht der erste Entwurf. Simulationen geben früh Aufschluss, ob der Entwurf funktioniert.
2. Ersten Prototyp fertigenDer Prototyp muss nicht perfekt sein – er ist der Ausgangspunkt für Tests und Feedback.
3. Testen und anpassenTests und Rückmeldungen von Nutzern zeigen, wo nachgebessert werden muss. Die Änderungen fließen ins 3D-Modell und in den nächsten Prototyp.
4. In die Serie gehenErfüllt der Prototyp die Anforderungen, folgt die Fertigung des Serienprodukts.

Was bringt der iterative Ansatz?

• Frühe Fehlererkennung: Probleme werden erkannt und behoben, bevor sie teuer werden.
• Nutzerzentriertes Design: Regelmäßiges Feedback stellt sicher, dass das Produkt die tatsächlichen Anforderungen erfüllt.
• Flexibilität: Neue Erkenntnisse lassen sich jederzeit berücksichtigen.
• Kosten- und Zeiteffizienz: Schrittweise Verbesserungen vermeiden Verzögerungen durch große Designfehler.

Virtuelle Prototypen und Simulation

CAD-Programme und Simulationen zeigen schon vor dem ersten physischen Prototyp, wie sich Struktur, Funktion und Ergonomie verhalten. Anpassungen an der 3D-Datei gehen deutlich schneller als am fertigen Objekt. Den physischen Test ersetzt die Simulation nicht – aber sie reduziert die Zahl der Schleifen.

Tipps zum Aufbau druckfähiger Daten finden Sie unter Wie erstelle ich eine 3D-Druck-Datei?

Keine 3D-Daten vorhanden?

Ihr Prototyp oder Bauteil existiert bereits, aber nicht als 3D-Datei? Per Reverse Engineering mittels Computertomographie (CT) erstellen wir 3D-Daten Ihres Objekts für die weitere Bearbeitung und künftige Fertigung.

Reverse Engineering anfragen

Bestellen

Prototypen auf dem PROTIQ Marketplace bestellen

Laden Sie Ihre 3D-Datei im Konfigurator hoch, wählen Sie Material und Stückzahl und vergleichen Sie die Angebote der Anbieter mit Preis und Lieferzeit. Sie entscheiden selbst, bei wem Sie bestellen.

1. 3D-Datei hochladenLaden Sie Ihr Modell im Konfigurator hoch.
2. Material und Verfahren wählenFiltern Sie nach Material, Verfahren und Eigenschaften.
3. Angebote vergleichenSie sehen Preis und Lieferzeit der Anbieter, je nach Anbieter mit mehreren Lieferzeit-Optionen.
4. BestellenSie zahlen den ausgewählten Preis, gefertigt wird beim Anbieter Ihrer Wahl.

Praktisch für Teams und Einkauf

• Warenkorb speichern und teilen: Konfigurierte Warenkörbe lassen sich speichern und an Kollegen oder den Einkauf weitergeben, die dann bestellen können.
• Verbindliches PDF-Angebot: Über den Warenkorb erstellen Sie ein verbindliches Angebot als PDF – etwa für die interne Freigabe.
• PROTIQ Purchase: Teile verschiedener Anbieter beziehen und trotzdem nur einen Vertragspartner haben – die Rechnung kommt von PROTIQ.
• Projektanfrage: Für komplexe Vorhaben oder Verfahren, die nicht direkt auswählbar sind, starten Sie eine Projektanfrage.

Jetzt Datei hochladen

Vom Prototyp zur Serie

Vom Prototyp zur Serie

Je näher der Prototyp am Serienteil ist, desto aussagekräftiger sind die Tests. Mit dem 3D-Druck lassen sich Prototypen auch aus Serienwerkstoffen fertigen – und viele Bauteile direkt in Kleinserie weiterproduzieren.

• Prototypen aus dem Zinkdruckguss-Werkstoff: Zamak 5 wird bei PROTIQ im 3D-Druck verarbeitet – für Funktionsprototypen mit den Werkstoffeigenschaften des späteren Druckgussteils, ganz ohne Druckgusswerkzeug.
• Kleinserien ohne Werkzeug: Verfahren, mit denen Prototypen entstehen, eignen sich oft auch für Kleinserien und Low-Runner. Mehr unter Serienfertigung.
• Großserien: Für große Stückzahlen von Kunststoffteilen ist das Spritzgießen meist die wirtschaftlichere Lösung. Auch das ist über den PROTIQ Marketplace möglich.
• Präzise Funktionsflächen: Durch CNC-Bearbeitung lassen sich gedruckte Bauteile gezielt nachbearbeiten.

Beispiele

Beispiele aus dem Prototypenbau

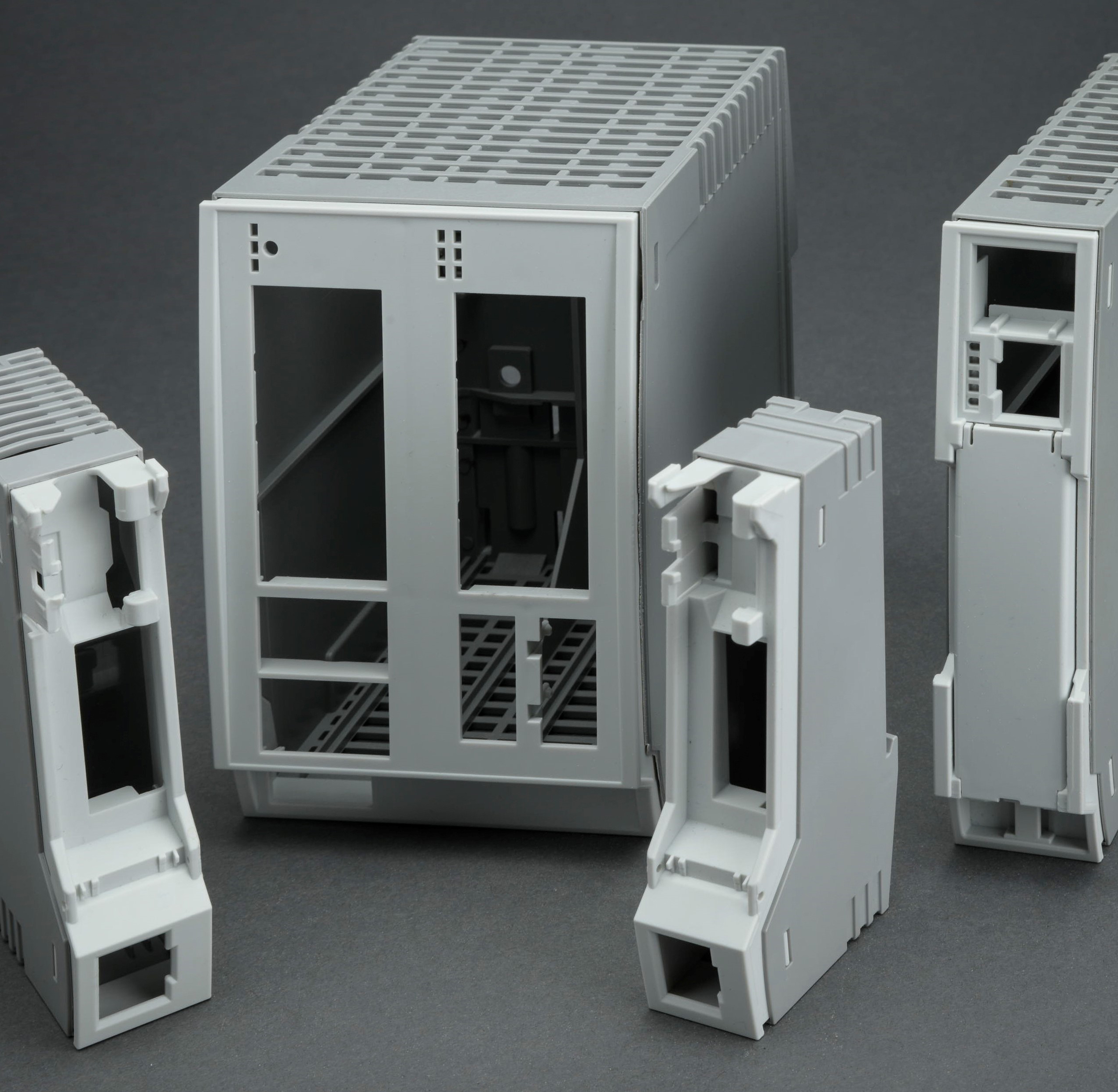

Gehäuse aus PA12

Belastbare Gehäuse und Vorrichtungen im Lasersintern – mit Filmscharnieren und Rasthaken.

Mehr zu PA12

Induktoren aus Kupfer

Optimierte Spulenformen für die Induktionserwärmung, gefertigt im Laserschmelzen.

Mehr zu Kupfer-Induktoren

Prototypen aus Zamak 5

Funktionsprototypen aus dem Zinkdruckguss-Werkstoff – ohne Druckgusswerkzeug.

Mehr zu Zamak 5

3D-Druck und CNC

Gedruckte Bauteile mit CNC-bearbeiteten Funktionsflächen.

Mehr zur CNC-Bearbeitung

FAQ

Häufige Fragen zum Prototypenbau mit 3D-Druck

Was versteht man unter Prototypenbau im 3D-Druck?

Beim Prototypenbau im 3D-Druck werden Anschauungsmodelle und Funktionsmuster direkt aus digitalen 3D-Daten gefertigt – ohne Werkzeug. Er ist ein zentraler Anwendungsbereich der additiven Fertigung und unterstützt vor allem die frühen Phasen der Produktentwicklung.

Welche Vorteile bietet der 3D-Druck im Prototypenbau?

Kurze Fertigungszeiten, hohe Designfreiheit und schnelle Iterationen. Änderungen werden direkt am 3D-Modell vorgenommen und ohne zusätzliche Werkzeuge umgesetzt. Mehrere Varianten lassen sich parallel fertigen.

Welche Arten von Prototypen lassen sich mit 3D-Druck herstellen?

Vom Konzept- und Designmodell über Geometrie- und Funktionsprototypen bis zu seriennahen Prototypen. Je nach Material und Verfahren sind die Bauteile mechanisch belastbar, temperaturbeständig oder haben seriennahe Eigenschaften.

Welches Verfahren eignet sich für meinen Prototyp?

Für Designmodelle mit feinen Details und glatten Oberflächen eignen sich zum Beispiel SLA oder PolyJet, für belastbare Funktionsprototypen aus Kunststoff SLS oder Multi Jet Fusion, für Metallprototypen das Laserschmelzen (SLM). Die Verfahrensauswahl und der Material Finder helfen bei der Entscheidung – oder Sie schreiben uns.

Kann ich Prototypen aus dem Serienwerkstoff fertigen lassen?

Für einige Werkstoffe ja. Ein Beispiel ist Zamak 5: PROTIQ verarbeitet den Zinkdruckguss-Werkstoff im 3D-Druck, sodass Funktionsprototypen mit den Eigenschaften des späteren Druckgussteils entstehen – ohne Druckgusswerkzeug.

Was tun, wenn das 3D-Modell zu filigran ist?

Bei PROTIQ als Anbieter werden zu filigrane Stellen in 3D-Modellen aufgedickt und so für das selektive Lasersintern (SLS) druckbar gemacht.

Ich habe nur ein physisches Bauteil – wie komme ich an 3D-Daten?

Per Reverse Engineering mittels Computertomographie (CT) erstellt PROTIQ 3D-Daten Ihres bestehenden Objekts, die anschließend weiterbearbeitet und gefertigt werden können.

Wie schnell erhalte ich einen Prototyp?

Prototypen sind meist innerhalb weniger Tage gefertigt. Die genaue Lieferzeit hängt von Verfahren, Material und Anbieter ab und wird im Angebotsvergleich direkt angezeigt.

Was kostet ein Prototyp aus dem 3D-Druck?

Der Preis hängt unter anderem von Bauteilgröße, Material, Verfahren und Stückzahl ab. Nach dem Upload Ihrer 3D-Datei sehen Sie die Angebote der Anbieter im Konfigurator; Sie zahlen den ausgewählten Preis.

Für welche Branchen eignet sich der 3D-gedruckte Prototypenbau?

3D-gedruckte Prototypen werden in vielen Branchen eingesetzt, darunter Maschinen- und Anlagenbau, Elektrotechnik und Elektronik sowie die Konsumgüterentwicklung.
