Lavorazione CNC: tornitura e fresatura tramite il PROTIQ Marketplace
La lavorazione CNC è un processo di produzione per asportazione di truciolo: una macchina a controllo numerico rimuove in modo mirato il materiale da un grezzo pieno fino a ottenere il componente finito. I processi principali sono la fresatura CNC e la tornitura CNC. Garantiscono elevata precisione dimensionale, superfici definite e qualità riproducibile – per pezzi singoli e prototipi così come per serie piccole e medie.
Sul PROTIQ Marketplace puoi richiedere direttamente componenti fresati e torniti CNC: carica il tuo file STEP nel configuratore e seleziona “Produzione per asportazione di truciolo” nei filtri. Per progetti più grandi avvia una richiesta di progetto oppure scrivi al nostro esperto.
- Fresatura e tornituraprocessi per asportazione di truciolo per metallo e plastica
- File STEPcome base per la tua richiesta
- Dal pezzo singolo alla serieprototipi, pezzi singoli, serie piccole e medie
- Costruzione di stampi dell’annopremiata due volte: l’attrezzeria di Phoenix Contact
Processo
Che cos’è la lavorazione CNC?
CNC sta per “Computerized Numerical Control”. La macchina muove utensile e pezzo lungo assi definiti sotto controllo computerizzato, asportando materiale. Poiché i movimenti degli assi, la velocità di taglio e l’avanzamento sono controllati numericamente, i componenti possono essere realizzati con elevata precisione dimensionale e qualità costante.
A differenza della lavorazione convenzionale, controllata manualmente, la lavorazione CNC opera con un elevato grado di automazione. Una volta definiti, i processi possono essere ripetuti con risultati identici – per una pianificazione affidabile, tempi di lavorazione brevi e una qualità costante dei componenti.
Come si svolge la produzione?
All’inizio il materiale grezzo viene bloccato saldamente sulla macchina. Utensili da taglio rotanti asportano poi il materiale finché, in più passate di lavorazione, il profilo si avvicina alla forma finale. A seconda della geometria e dell’accessibilità, può essere necessario riposizionare il pezzo durante il processo. Nei sistemi di produzione moderni tornitura e fresatura si possono anche combinare – così si ottengono componenti complessi con meno fasi di lavorazione.
↑ Torna alla panoramica
Fresatura o tornitura
Fresatura CNC o tornitura CNC – qual è la differenza?
Nella fresatura CNC ruota l’utensile, nella tornitura CNC ruota il pezzo. La fresatura è adatta a superfici, profili e forme tridimensionali, la tornitura a componenti a simmetria rotazionale. Molti componenti vengono realizzati con entrambi i processi.
| Fresatura CNC | Tornitura CNC | |
|---|---|---|
| Principio | L’utensile ruota e viene guidato sul pezzo saldamente bloccato. | Il pezzo ruota attorno al proprio asse, l’utensile genera il profilo con un movimento di avanzamento lineare. |
| Geometrie | Superfici piane, profili complessi e geometrie tridimensionali | Componenti a simmetria rotazionale, ad esempio cilindrici |
| Adatta per | Componenti funzionali e strutturali con geometrie complesse | Componenti con elevati requisiti di precisione dimensionale |
| Limiti | Accessibilità dell’utensile: cavità interne e sottosquadri solo in parte o per nulla | Pensata per forme a simmetria rotazionale – ampliabile con fresatura aggiuntiva |
Richiesta
Che cosa serve per i componenti lavorati CNC?
La base è un modello CAD digitale del tuo componente in formato STEP. Da questo un programmatore esperto crea il programma CNC che la macchina esegue.
Il programma – spesso chiamato G-code – descrive le singole fasi di lavorazione: percorsi, parametri di avanzamento e di taglio, velocità di rotazione, utensili e funzioni aggiuntive come il controllo del refrigerante. Così il modello digitale viene trasformato in modo affidabile in un pezzo fisico.
Come richiedere componenti CNC sul PROTIQ Marketplace
- Carica il file STEPCarica il tuo modello CAD nel configuratore.
- Seleziona “Produzione per asportazione di truciolo”Scegli il processo tramite i filtri.
- Invia la richiestaInvia la tua richiesta – per progetti più grandi anche come richiesta di progetto.
- Definire e produrreDefiniamo i dettagli insieme a te e coordiniamo la realizzazione con un partner di produzione qualificato.
Limiti
Quali sono i limiti della lavorazione CNC?
Nella fresatura CNC il materiale può essere asportato solo dove l’utensile raggiunge il componente. Cavità interne, sottosquadri o strutture molto sottili sono quindi possibili solo in parte o per nulla. La tornitura CNC è pensata per componenti a simmetria rotazionale.
Rispetto alla stampa 3D la libertà di progettazione è quindi minore. In compenso la lavorazione CNC si distingue per elevata precisione dimensionale, ottime proprietà superficiali e del materiale ed elevata riproducibilità.
↑ Torna alla panoramicaLavorazione CNC o stampa 3D?
| Lavorazione CNC | Stampa 3D | |
|---|---|---|
| Principio | Sottrattivo: il materiale viene asportato | Additivo: il materiale viene costruito strato per strato |
| Libertà di progettazione | Limitata dall’accessibilità dell’utensile | Elevata, anche strutture e canali interni |
| Cavità e sottosquadri | Solo in parte o per nulla | Possibili |
| Precisione dimensionale e superficie | Elevata, anche con tolleranze strette | Le superfici funzionali vengono spesso rilavorate |
| Punti di forza | Componenti funzionali con requisiti tecnici definiti | Geometrie complesse, costruzione leggera, integrazione di funzioni |
Stampa 3D + CNC
Combinare stampa 3D e lavorazione CNC
I componenti realizzati in modo additivo offrono un’elevata libertà di progettazione. Per superfici funzionali, accoppiamenti o zone con elevati requisiti di precisione dimensionale e qualità superficiale è però spesso necessaria una rilavorazione meccanica – ed è qui che entra in gioco la fresatura CNC.
La combinazione unisce i vantaggi di entrambi i processi: la stampa 3D crea la geometria complessa, la lavorazione CNC porta a misura le superfici definite. Nascono così componenti che non sarebbero realizzabili con un solo processo di produzione.
↑ Torna alla panoramica
Applicazioni
Per che cosa si usa la lavorazione CNC?
La lavorazione CNC è affermata nell’industria quando servono componenti di alta qualità con tolleranze strette – dal prototipo alla serie.
Costruzione di macchine e impianti
Elevati requisiti di precisione, requisiti funzionali e spesso piccole quantità rendono la fresatura CNC un processo collaudato in questo settore. La gamma va da geometrie semplici a componenti funzionali complessi – a seconda dei requisiti in acciai per utensili, leghe di alluminio, ottone o rame.
Costruzione di stampi e utensili
I componenti per stampi a iniezione, utensili di tranciatura e di formatura pongono elevate esigenze in termini di geometria, precisione dimensionale e materiale; spesso si usano materiali ad alta resistenza e durezza. Tramite il PROTIQ Marketplace collaboriamo con partner di produzione specializzati in questi componenti. Come la stampa 3D integra la costruzione di utensili lo scopri alla pagina Realizzazione utensili.
Prototipi e produzione in serie
I componenti CNC vengono realizzati con precisione e in modo riproducibile indipendentemente dalla quantità – per prototipi e pezzi singoli così come per serie piccole e medie. Per grandi quantità di componenti in plastica lo stampaggio a iniezione può essere l’alternativa giusta.
↑ Torna alla panoramicaQualità
Partner di produzione qualificati sul PROTIQ Marketplace
Il PROTIQ Marketplace è orientato ai requisiti di qualità delle applicazioni industriali. Prima di entrare a far parte del Marketplace, ogni fornitore segue un processo di qualificazione in più fasi.
I partner di produzione collegati soddisfano criteri di qualità definiti e dispongono di adeguati sistemi di garanzia della qualità. Così i progetti vengono realizzati in modo affidabile e riproducibile.

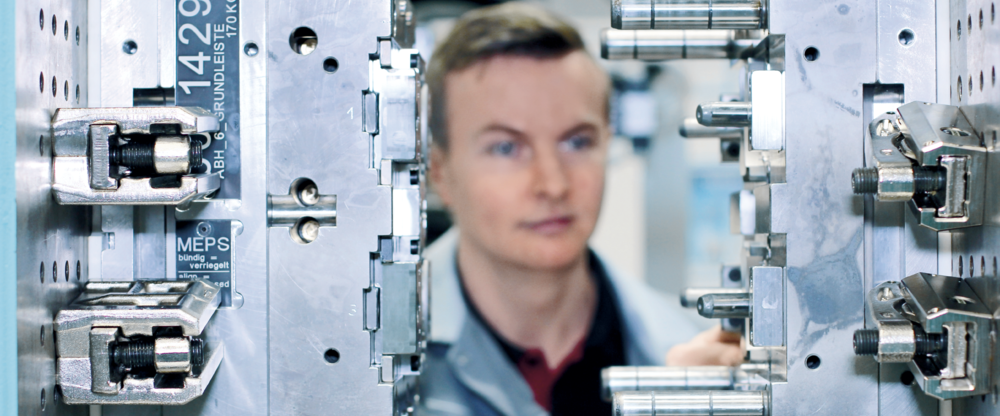

Le nostre radici: la costruzione di stampi dell’anno
PROTIQ è una società controllata di Phoenix Contact ed è nata dalla sua attrezzeria interna. Questa attrezzeria vanta oltre 50 anni di esperienza ed è stata premiata due volte come vincitrice assoluta e “Costruzione di stampi dell’anno” al concorso “Excellence in Production”. Questa esperienza nelle lavorazioni meccaniche caratterizza PROTIQ ancora oggi.
↑ Torna alla panoramicaFAQ
Domande frequenti sulla lavorazione CNC
Che cos’è la lavorazione CNC?
La lavorazione CNC è un processo di produzione per asportazione di truciolo in cui una macchina a controllo numerico rimuove materiale da un grezzo. I processi principali sono la fresatura CNC e la tornitura CNC. Consentono di realizzare componenti in metallo e plastica con elevata precisione dimensionale e qualità riproducibile.
Qual è la differenza tra fresatura CNC e tornitura CNC?
Nella fresatura ruota l’utensile, che viene guidato sul pezzo saldamente bloccato – adatta a superfici, profili e geometrie tridimensionali. Nella tornitura ruota il pezzo e l’utensile genera forme a simmetria rotazionale. Entrambi i processi si possono combinare.
Quali dati servono per una richiesta CNC?
Per una richiesta tramite il PROTIQ Marketplace ti serve un modello CAD del componente in formato STEP.
Quali materiali si possono lavorare CNC?
La lavorazione CNC è adatta a un’ampia gamma di metalli e materie plastiche, ad esempio acciai, leghe di alluminio, ottone o rame. Quale materiale è adatto al tuo componente lo definiamo insieme a te nell’ambito della richiesta.
Quando la lavorazione CNC è meglio della stampa 3D?
Quando servono elevata precisione dimensionale, superfici definite e tolleranze strette e la geometria è accessibile all’utensile. Per strutture interne, cavità e forme molto complesse è avvantaggiata la stampa 3D. Spesso la soluzione migliore è combinare i due processi.
I componenti stampati in 3D si possono rilavorare con il CNC?
Sì. Le superfici funzionali e le zone con elevati requisiti di precisione dimensionale e qualità superficiale si possono rilavorare in modo mirato con la fresatura CNC.
Per quali quantità è adatta la lavorazione CNC?
Per prototipi e pezzi singoli così come per serie piccole e medie.
Come richiedo componenti CNC a PROTIQ?
Carica il tuo file STEP nel configuratore e seleziona “Produzione per asportazione di truciolo” nei filtri. Per progetti più grandi avvia una richiesta di progetto oppure scrivi un’e-mail al nostro esperto.
